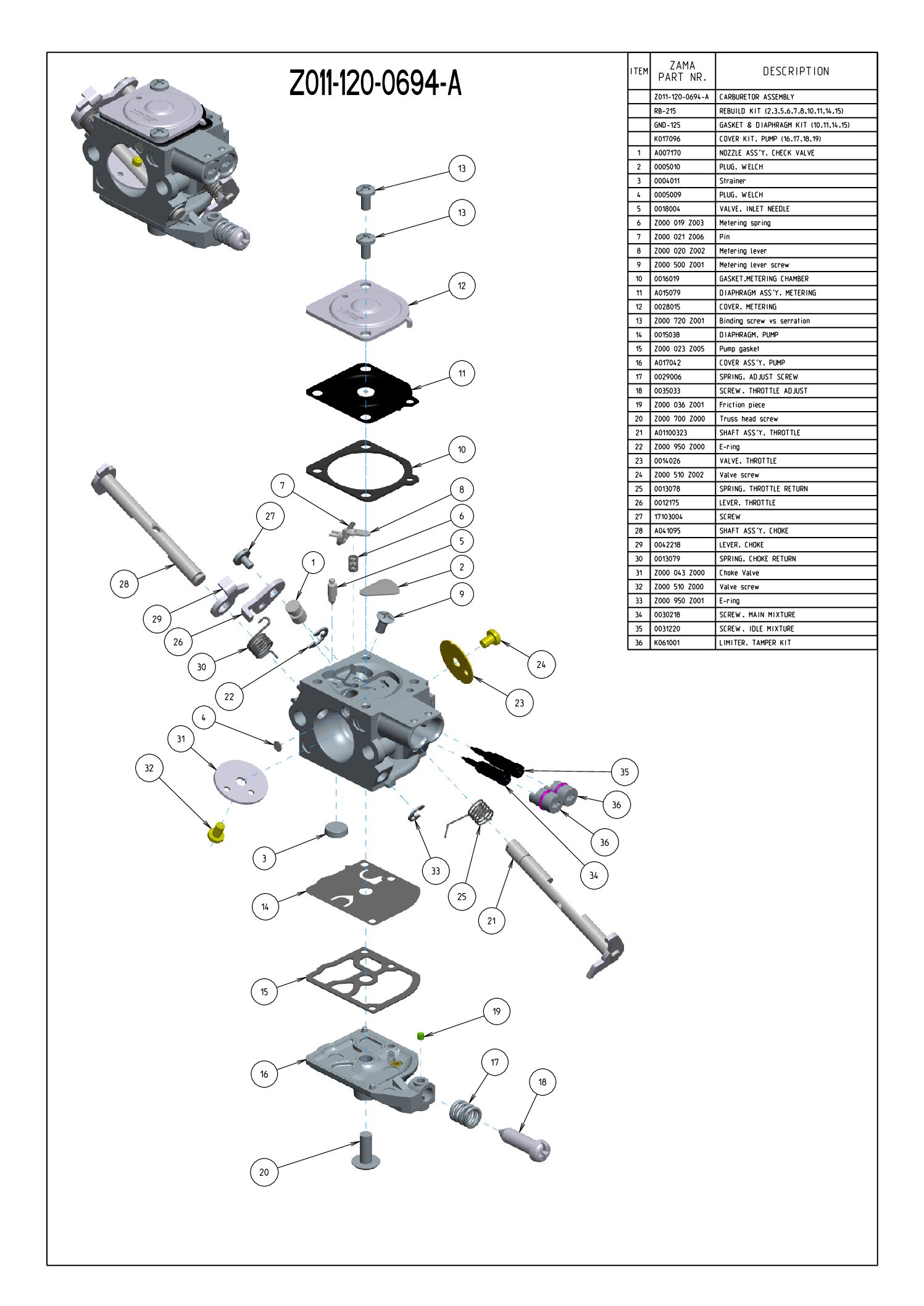

Z011-120-0694-A

Ref Part Name Model Part
Venturi
Rebuild Kit
Gasket & Diaphragm Kit
Cover Kit, Pump
1 Strainer
2 Plug, Welch
5 Metering spring
5 Plug, Welch
6 Pin
7 Metering lever
8 Metering lever screw
9 Nozzle Ass'y, Check Valve
11 Lever, Throttle
12 Spring, Throttle Return
13 Binding screw vs serration
13 Valve, Throttle
14 Diaphragm Ass'y, Metering
15 Diaphragm, Pump
16 Pump gasket
17 Gasket, Metering Chamber
18 Spring, Adjust Screw
19 Friction piece
19 Cover, Pump
20 Truss head screw
20 Valve, Inlet Needle
20 Limiter, Tamper Kit
21 Shaft Ass'y, Throttle
22 E-ring
24 Valve screw
24 Cover, Metering Chamber
27 Screw, Main Mixture
28 Screw, Idle Mixture
29 Screw, Throttle Adjust
30 Lever, Choke Control
31 Choke Valve
32 Valve screw
32 Shaft Ass'y, Choke
33 E-ring
46 Screw (Throttle Lever)
57 Spring, Choke
