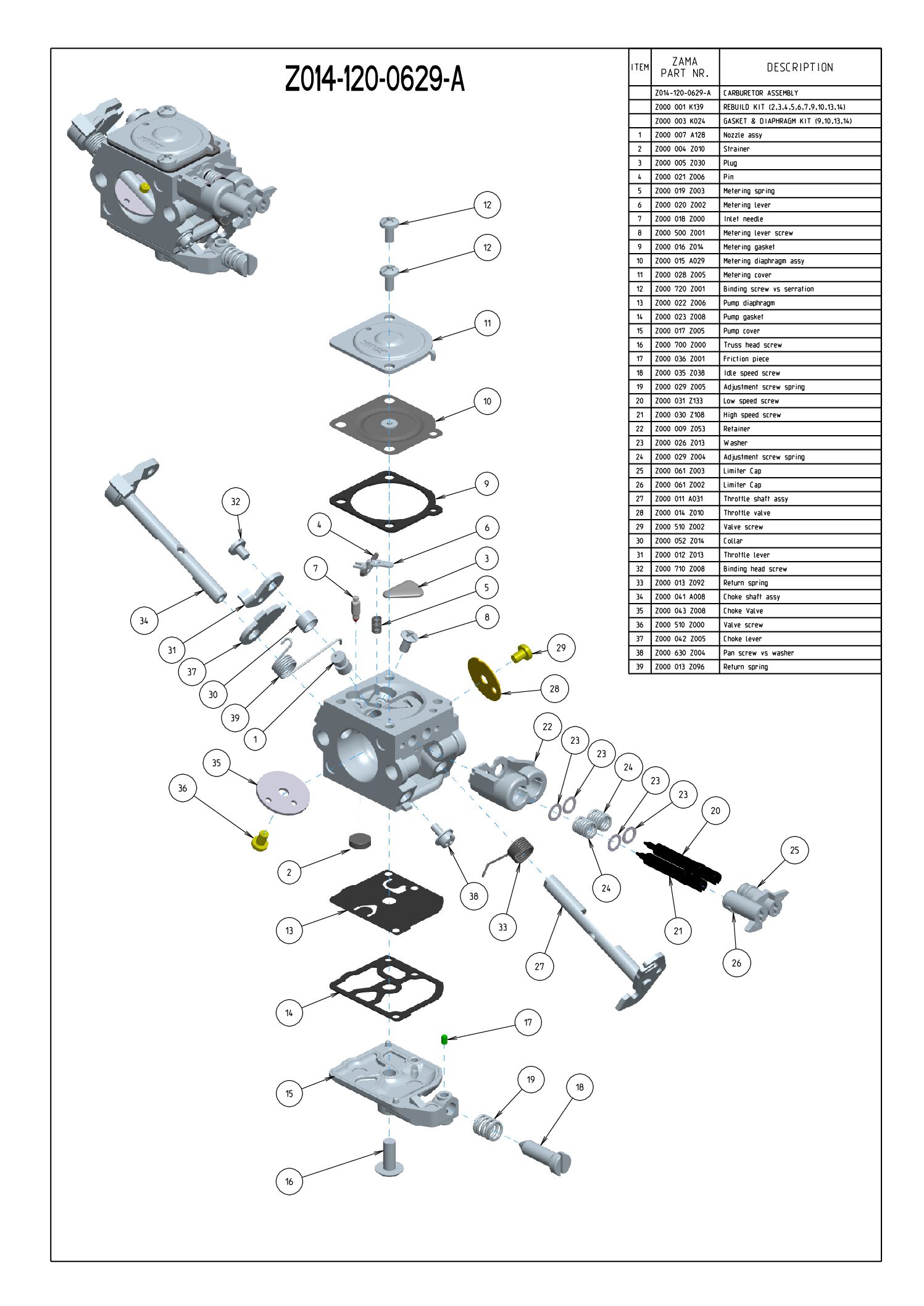

Z014-120-0629-A
| 参考 | 零件名称 | 型号零件 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Venturi |
13.5mm
此零件是型号的一部分：
|
||||||||||
 |
REBUILD KIT |
|
|||||||||
 |
GASKET & DIAPHRAGM KIT | |
Z000 003 K024
此零件是型号的一部分： |
||||||||
| 1 | Nozzle assy |
|
|||||||||
| 2 | Strainer | |
|
||||||||
| 3 | Plug | |
|
||||||||
| 4 | Pin | |
Z000 021 Z006
此零件是型号的一部分：
|
||||||||
| 5 | Metering spring | |
Z000 019 Z003
|
||||||||
| 6 | Metering lever | |
Z000 020 Z002
|
||||||||
| 7 | Inlet needle | |
Z000 018 Z000
此零件是型号的一部分： |
||||||||
| 8 | Metering lever screw |
Z000 500 Z001
|
|||||||||
| 9 | Metering gasket | |
Z000 016 Z014
此零件是型号的一部分： |
||||||||
| 10 | Metering diaphragm assy | |
Z000 015 A029
此零件是型号的一部分： |
||||||||
| 11 | Metering cover |
Z000 028 Z005
此零件是型号的一部分： |
|||||||||
| 12 | Binding screw vs serration |
Z000 720 Z001
|
|||||||||
| 13 | Pump diaphragm | |
Z000 022 Z006
此零件是型号的一部分： |
||||||||
| 14 | Pump gasket | |
Z000 023 Z008
此零件是型号的一部分： |
||||||||
| 15 | Pump cover |
|
|||||||||
| 16 | Truss head screw |
Z000 700 Z000
|
|||||||||
| 17 | Friction piece |
Z000 036 Z001
此零件是型号的一部分： |
|||||||||
| 18 | Idle speed screw |
Z000 035 Z038
此零件是型号的一部分： |
|||||||||
| 19 | Adjustment screw spring |
Z000 029 Z005
此零件是型号的一部分： |
|||||||||
| 20 | Low speed screw |
|
|||||||||
| 21 | High speed screw |
|
|||||||||
| 22 | Retainer |
|
|||||||||
| 23 | Washer |
|
|||||||||
| 24 | Adjustment screw spring |
|
|||||||||
| 25 | Limiter Cap |
|
|||||||||
| 26 | Limiter Cap |
|
|||||||||
| 27 | Throttle shaft assy |
|
|||||||||
| 28 | Throttle valve |
Z000 014 Z010
此零件是型号的一部分： |
|||||||||
| 29 | Valve screw |
Z000 510 Z002
此零件是型号的一部分： |
|||||||||
| 30 | Collar |
|
|||||||||
| 31 | Throttle lever |
|
|||||||||
| 32 | Binding head screw |
|
|||||||||
| 33 | Return spring |
|
|||||||||
| 34 | Choke shaft assy |
|
|||||||||
| 35 | Choke Valve |
|
|||||||||
| 36 | Valve screw |
|
|||||||||
| 37 | Choke lever |
|
|||||||||
| 38 | Pan screw vs washer |
|
|||||||||
| 39 | Return spring |
|
